產品中心

浮頭換熱器

概述

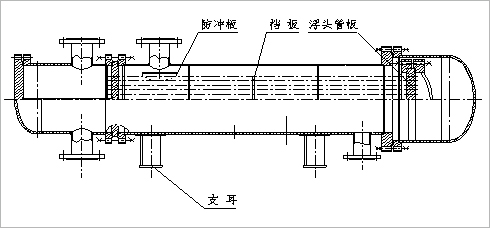

浮頭換熱器的一端管板與殼體固定，而另一端的管板可在殼體內自由浮動，見下圖1。殼體和管束對熱膨脹是自由的，故而兩種介質的溫差較大時，管束與殼體之間不產生溫差應力。浮頭端設計成可拆結構，使管束有容易地插入或抽出殼體（也可設計成不可拆的），這樣為檢修、清洗提供了方便。但該換熱器結構比較復雜，而且浮動端小蓋在操作時無法知道泄漏情況，因此在安裝時特別注意其密封。

優點
1、管束可以抽出，方便清洗管、殼程；
2、介質間溫差不受限制，在管束與殼體之間不產生溫差應力；
3、可在高溫高壓下工作，一般溫度≤450℃，壓力≤6.4MPa。
4、可應用于結垢嚴重的場合。
5、可應用于管程易腐蝕的場合。

浮頭結構圖換熱器

規格范圍		代表符號	系列名稱
			浮頭式換熱器			浮頭式冷凝器
			AES	BES		BJS
公稱直徑mm		DN	325、400、500、600、700、800、900、1000、1100、1200、1300、1400、1500、1600、1700、1800十六種
設計壓力MPa		P	1.57(16)、2.45(25)、3.92(40)、6.27(64)四種
額定溫度（可升溫度降壓）			200-400°C-20℃
換熱面積M2		A	A型10-800 B型5-635
管程數		NT	2、4、6三種
排管方式			△正三角形 ◇正方形轉45℃		◇正方形轉45℃		△正三角形 ◇正方形轉45℃	◇正方形轉45℃
換熱管規 格	管長m	L	1.53 4.56 9		1.53 4.56 9		1.53 4.56 9	1.53 4.5 6 9
	外徑×壁厚		19×2		25×25		19×2	25×25
殼程數			1
折流板間距			100 150 200 300 450(480)600六種
